EV220B 65-100

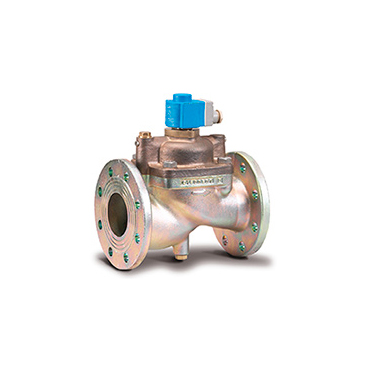

EV220B 65-100 : Válvulas solenoide 2/2 de vías servoaccionadas

La EV220B 65-100 es un programa de válvulas solenoide de 2/2 vías que se utilizan aplicaciones industriales que requieren altas velocidades de flujo. La válvula se ha diseñado con cuerpos de hierro de fundición y conexión con bridas. Su diseño de golpe de ariete amortiguado y filtro piloto integrado garantiza un funcionamiento fiable.

  • 2/2 vías
  • Servoaccionada
  • De DN 6 a DN 22
  • Cuerpo de la válvula de latón o latón DZR (resistente a la desgalvanización)
  • Versiones NC (normalmente cerrada) y NO (normalmente abierta)
  • Conexión roscada ISO 228/1 o NPT (EVSI y EVSI-U)
Categoría: Válvula Solenoide
Pedir Cotización
DescripciónCaracterísticasAhorro de energíaRangosAplicaciones

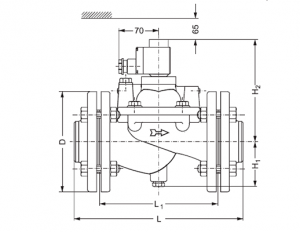

Dimensiones y peso

Tipo/ tamaño
de orificio		 L
[mm]		 L1
[mm]		 L3
[mm]		 Ø
D [mm]		 Anchura
bobina [mm]		 H1
[mm]		 H2 [mm] BB/BE H3 [mm] BB/BE/BO Peso
s/ bobina
kg
BA BE BO 10W ac
BB/BE		 10W
BO
EV220B 65 320 224 61.5 72 95 185 46 66 85 185 173 24
EV220B 80 370 265 61.5 72 95 200 46 66 93 215 173 34
EV220B 100 430 315 61.5 72 95 220 46 66 103 240 173 44

EV 220B 65-100: válvula servoaccionada, NC

Tipo Conexión
flange
[pulg]		 Kv
m3/h		 Medio Material
de junta		 Material
del cuerpo
hierro fundido		 Presión
diferencial
[bar]		 Código
Agua
120ºC		 Agua
90ºC		 Aceite/
Aire
EV220B 65 2 1/2 50 • • NBR • 0.25 – 10 016D3330
EV220B 65 2 1/2 50 • EPDM • 0.25 – 10 016D6065
EV220B 80 3 75 • • NBR • 0.25 – 10 016D3331
EV220B 80 3 75 • EPDM • 0.25 – 10 016D6080
EV220B 100 4 130 • EPDM • 0.25 – 10 016D6100

Bobinas para EV220B 65-100

Tensión Frecuencia
[Hz]		 Potencia [W] Bobina BB
IP00 clip-on		 Bobina BE
IP67 clip-on		 Bobina BO
V ac Vdc BO BA BB BE
24 50 10 10 018F7358 018F6707
48 50 10 – 018F6709 –
110 50 10 018F7360 – –
115 50 10 10 018F7361 018F6711 –
220-230 50 10 10 018F7351 018F6701 –
240 50 10 10 018F7352 018F6702 –
380-400 50 10 10 018F7353 018F6703 –
24 50/60 10 – – 018Z6595
48 50/60 10 – – 018Z6594
110 50/60 10 10 10 018F7360 018F6730 018Z6593
230 50/60 10 10 10 018F7363 018F6732 018Z6592
240 50/60 10 – – 018Z6591
24 60 9 10 10 018F7365 018F6715 –
110 60 9 10 – 018F6710 –
220 60 9 10 – 018F6714 –
12 – 18 18 018F7396 018F6756 –
24 – 11 18 18 018F7397 018F6757 018Z6596
